低溫長軸截止閥,低溫加長桿截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
| 產品名稱： | 低溫長軸截止閥 |
|
DJ61F |
|
|
手動 |
|
焊接,法蘭 |
|
|
截止 |
|
軟密封，硬密封 |
|
|
1.6MPa-16.0MPa |
|
DN10-50 |
|
|
低溫鋼,不銹鋼等 |
|
承質品牌 |
低溫長軸截止閥產品規范
公稱壓力：1.6MPa-16.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80
連接方式：對焊,法蘭
介質流向：由閥瓣下面向上流
低溫長軸截止閥主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

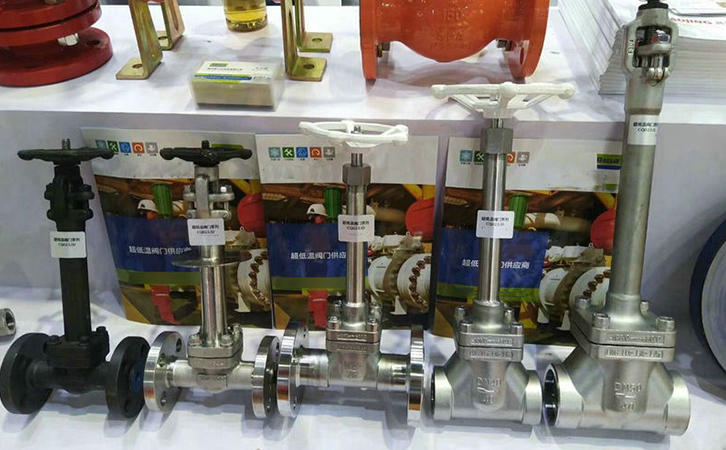

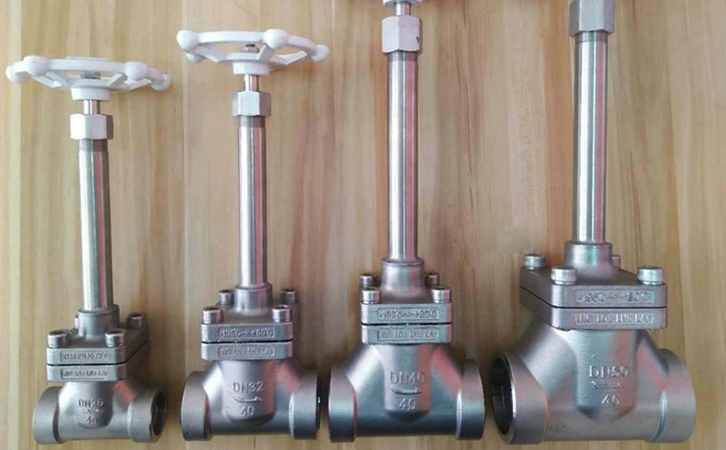

低溫長軸截止閥實物圖
低溫長軸截止閥型號與尺寸表
|
產品型號 |
DJ61F低溫長軸截止閥 |
重量 (kg) |
||||||
|
產品代號 |
通徑 DN(mm) |
尺寸 |
||||||
|
A |
H1 |
H2 |
D |
a |
D0 |
|||
|
311J10AB2A3 |
10 |
100 |
253 |
247 |
14 |
2 |
75 |
1.5 |
|
311J15AB2A3 |
15 |
140 |
268 |
260 |
18 |
2 |
75 |
1.7 |
|
311J20AB2A3 |
20 |
150 |
307 |
297 |
25 |
2.5 |
100 |
2.4 |
|
311J25AB2A3 |
25 |
160 |
323 |
310 |
32 |
2.5 |
100 |
2.6 |
|
311J32AB2A3 |
32 |
180 |
362 |
346 |
38 |
3 |
120 |
4.9 |
|
311J40AB2A3 |
40 |
190 |
380 |
360 |
45 |
3.5 |
120 |
5.2 |
|
311J50AB2A3 |
50 |
220 |
445 |
420 |
57 |
3.5 |
160 |
10.8 |
|
聲明：【低溫長軸截止閥DJ61F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的低溫長軸截止閥DJ61F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
