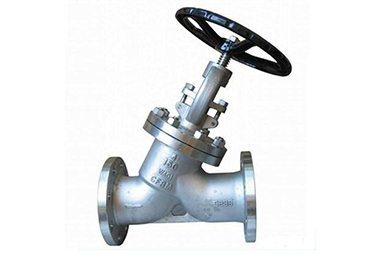

Y型截止閥J45H,J15Y/J65Y
欄目：業界資訊 發布時間：2021-09-18
Y型截止閥_鍛鋼(承插焊,自密封)Y型截止閥適用于公稱壓力150LB-2500LB,工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管道上面,切斷或接通介質。
Y型截止閥尺寸規格說明書Y型截止閥J45H,J15Y/J65Y
Y型截止閥_鍛鋼(承插焊,自密封)Y型截止閥適用于公稱壓力150LB-2500LB,工作溫度-29～550的石油、化工、制藥、化肥、電力行業等各種工況的管道上面,切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動,氣動,電動。
Y型截止閥尺寸規格說明書
  產品名稱： Y型截止閥   產品型號： J45H,J15Y/J65Y
  驅動方式： 手動,電動,氣動   連接形式： 法蘭,焊接,螺紋
  結構形式： Y型   密封結構： 硬密封
  壓力范圍： 150LB-2500LB   公稱通徑： DN15-200
  常用材質： WCB,鍛鋼,不銹鋼等   銘牌： 承質品牌

Y型截止閥技術要求

1、閥門設計與制造按API 623-2013、JIS E101和NB/T 47044-2014等的規定；
2、閥門試驗按API 598-2009等的規定；
3、結構長度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸；
4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002，NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸；
5、壓力溫度額定值按ASME B16.34-2013等的規定。

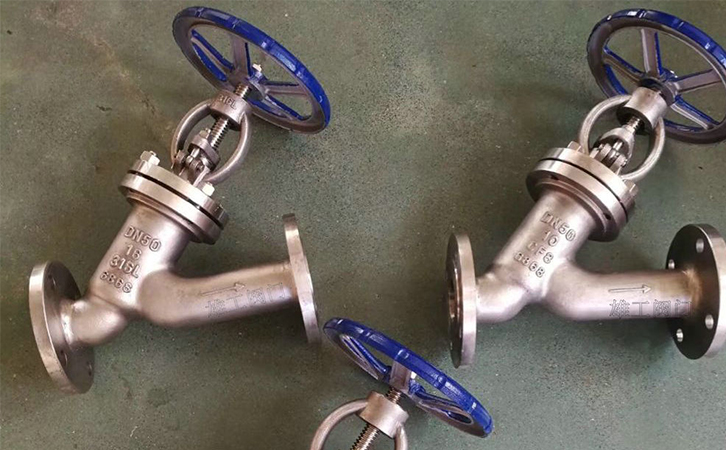

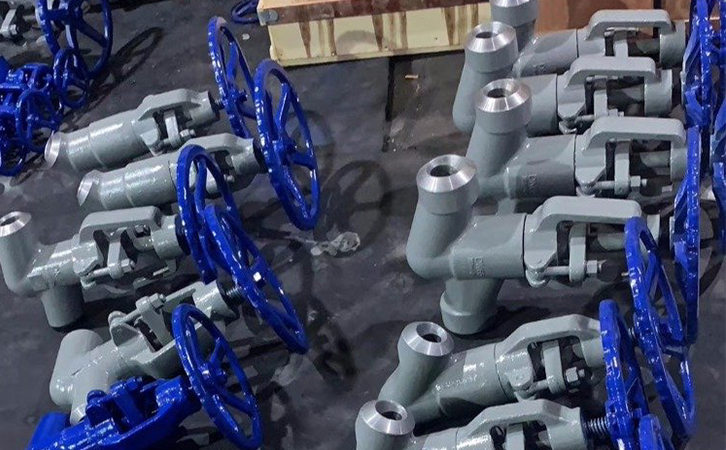

Y型截止閥實物圖

Y型截止閥實物圖Y型截止閥實物圖







Y型截止閥構件材料表

閥體 WCB WC1 WC6 WC9
閥蓋 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
支架 WCB WCB WCB WCB
WC1 WC6 WC9
閥瓣 25 15CrMoA 12Cr1MoVA 12Cr1MoVA
閥桿 25Cr2MoV 25Cr2MoV 20Cr1Mo1V1A 20Cr1Mo1V1A
閥座 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA
密封環 增強柔性石墨
填料 增強柔性石墨
閥桿螺母 ZCuA110Fe3

主要材質零件

序號 零件名稱 CStoASTM AStoASTM SStoASTM
A105 A182F22 A182F304(L) A182F316(L)
1 閥體 A105 A182F22 A182F304(L) A182F316(L)
2 閥瓣 A276 420 A276 304 A276 304(L) A276 316(L)
3 閥桿 A182 F6 A182F304(L) A182F316(L)
4 密封螺母 A105 A182F304 A182F304(L) A182F316(L)
5 填料 柔性石墨 PTFE
6 密封圈 F182F304L A182F316(L)
7 提升螺母 A1942H A1944 A1948 A1948M
8 填料壓套 A276 420 A182 F304
9 填料壓板 A216WCB A351CF8
10 銷釘 A276420 A182F304
11 活節螺栓 A193 B7 A193B16 A193B8 A1983 B8M
12 螺母 A1942H A1944 A1948 A1948M
13 油嘴 A105 A182F22 A182F304（L） A182F316（L）
14 閥桿螺母 A276 F410
15 閥蓋 A105 A182F22 A182F304（L） A182F316（L）
16 銘牌 SS
17 鎖緊螺母 A1942H A1944 A1948 A1948M
18 手輪 A197
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 ～29～425 ～29～550 ～29～200

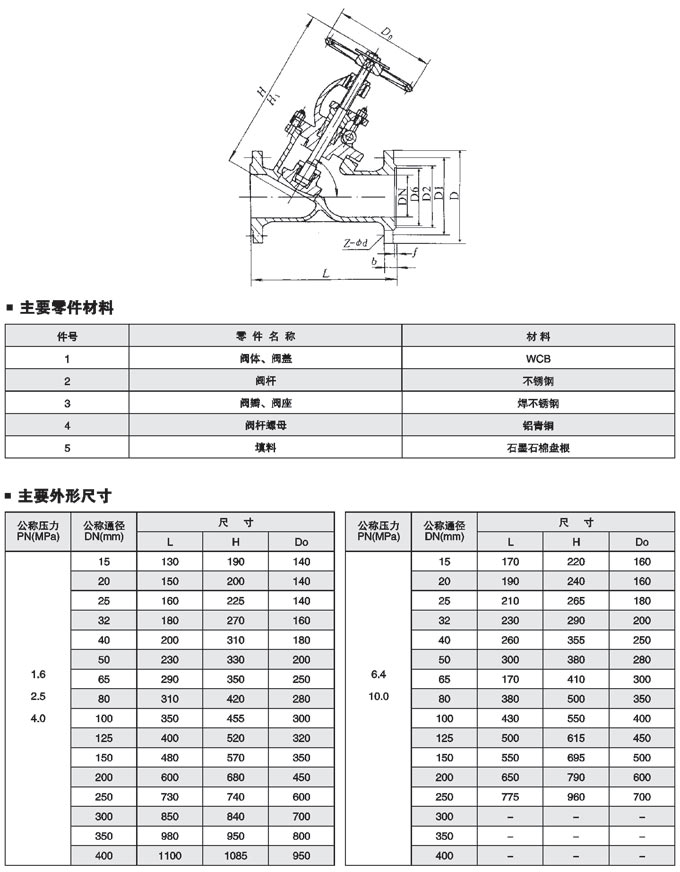

Y型截止閥,鍛鋼承插焊Y型截止閥,鍛鋼自密封Y型截止閥參數尺寸圖:




聲明：【Y型截止閥J45H,J15Y/J65Y】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的Y型截止閥J45H,J15Y/J65Y產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
