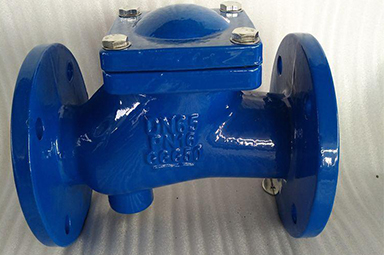

球形止回閥HQ44X/HQ45X/HQ41X
欄目：業界資訊 發布時間：2021-09-28
球形止回閥,微阻球形止回閥采用橡膠包皮球為閥瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門
球形止回閥型號圖片工作原理
球形止回閥,微阻球形止回閥采用橡膠包皮球為閥瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
球形止回閥型號圖片工作原理
球形止回閥,微阻球形止回閥采用橡膠包皮球為閥瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。
|
|
球形止回閥 |
|
HQ44X/HQ45X/HQ41X |
|
|
自動 |
|
法蘭 |
|
|
球形 |
|
橡膠 |
|
|
1.0MPa-1.6MPa |
|
DN50-1000 |
|
|
鑄鐵,鑄鋼等 |
|
承質品牌 |
微阻球形止回閥主要技術參數
公稱壓力：1.0～1.6MPa
公稱通經：50～1000mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598

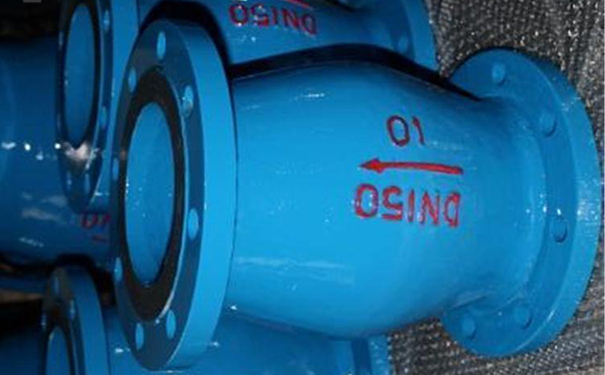

微阻球形止回閥實物圖
微阻球形止回閥性能規范
| 球形止回閥型 號 | 公稱壓力 (MPa) | 殼體試驗 壓力(MPa) | 密封試驗 壓力(MPd) | 閥體材料 | 球體材料 |
| HQ44X/HQ45X/HQ41X | 1.0 | 1.5 | 1.1 | 鑄鐵 | 碳鋼包膠 |
|
HQ44X/HQ45X/HQ41X |
1.6 | 2.4 | 1.76 |

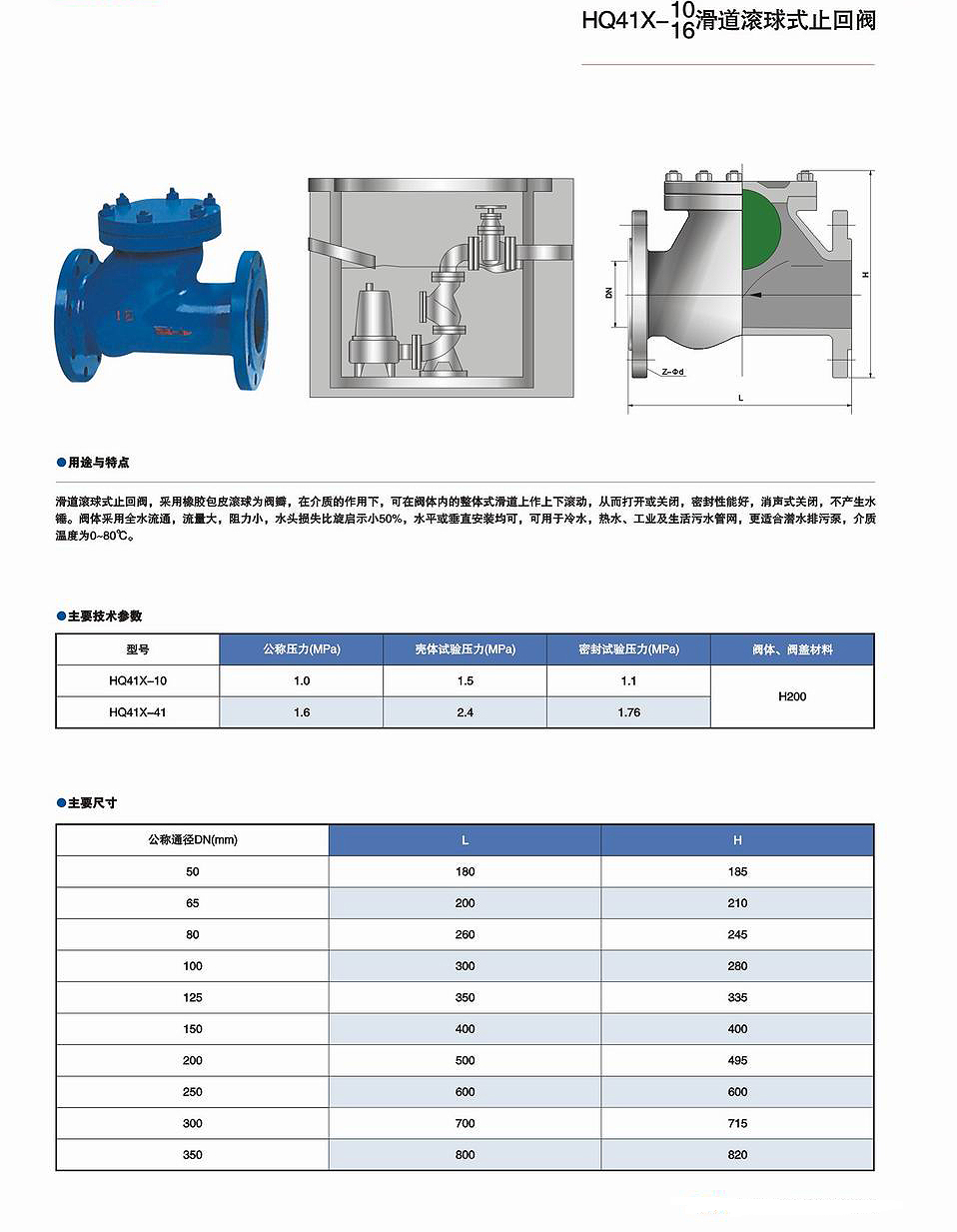

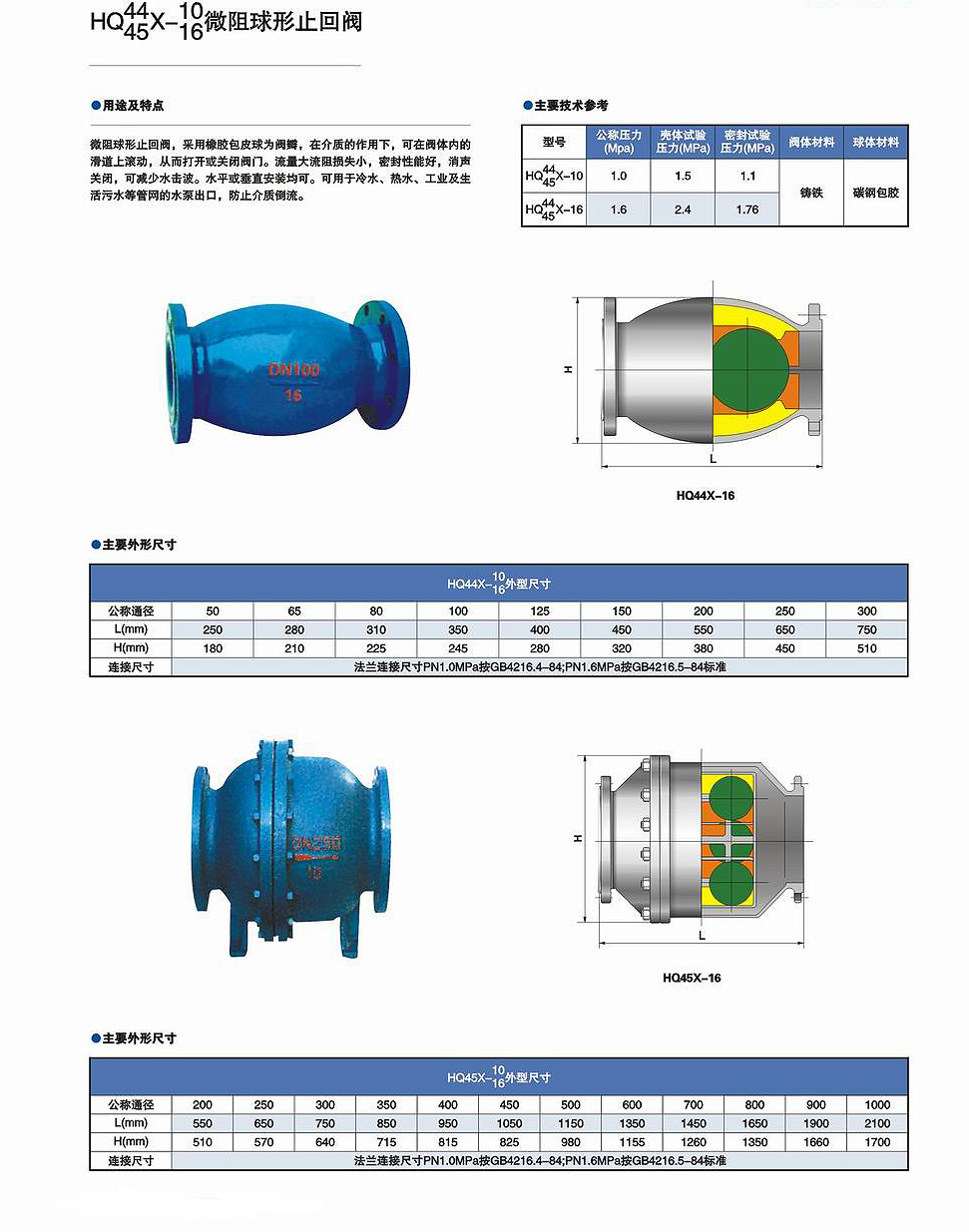

球形止回閥,微阻球形止回閥結構圖與尺寸表
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的球形止回閥HQ44X/HQ45X/HQ41X性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
