襯氟球閥PO/F46/F4/PFA
欄目：業界資訊 發布時間：2021-09-18
襯氟球閥,襯氟塑料球閥,內襯四氟球閥,襯F46球閥具有超強的耐腐蝕性能，由于受阻于壓力、和溫度的影響，不能廣泛的使用到各個腐蝕領域上，襯氟類的氟塑料包括有PO、F46、F4、PFA最為常見的，襯氟閥門。
襯氟球閥PO/F46/F4/PFA襯氟球閥PO/F46/F4/PFA
襯氟球閥,襯氟塑料球閥,內襯四氟球閥,襯F46球閥具有超強的耐腐蝕性能，由于受阻于壓力、和溫度的影響，不能廣泛的使用到各個腐蝕領域上，襯氟類的氟塑料包括有PO、F46、F4、PFA最為常見的，襯氟閥門。
襯氟球閥尺寸型號材質PO/F46/F4/PFA
  產品名稱： 襯氟球閥   產品型號： Q41F46/襯F46/襯F4
  驅動方式： 手動,電動,氣動   連接形式： 法蘭
  結構形式： 直通式   密封結構： PTFE
  壓力范圍： 1.0MPa-1.6MPa   公稱通徑： DN15-250
  常用材質： 鑄鋼,不銹鋼等   銘牌： 承質品牌

襯氟球閥概述

襯氟球閥，襯氟球閥就是將通用的浮動球閥進行更改，使閥體的內壁、內件外部全都覆蓋上氟塑料，凡是有介質接觸的地方都襯有氟塑料，從而達到耐腐蝕性能。

襯氟球閥范圍

內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的氟塑料，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、藥類等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。

襯氟球閥基本型號

手動 Q41F4 蝸輪 Q341F4
Q41F46 Q341F46
氣動 Q641F4 電動 Q941F4
Q641F46 Q941F46

襯氟球閥技術規范

設計標準 GB12237
結構長度 GB12221
法蘭標準 JB/T79-94
GB9113.1-26
檢驗試驗 JB/T9092-99
驅動方式 手動、電動、氣動、蝸輪

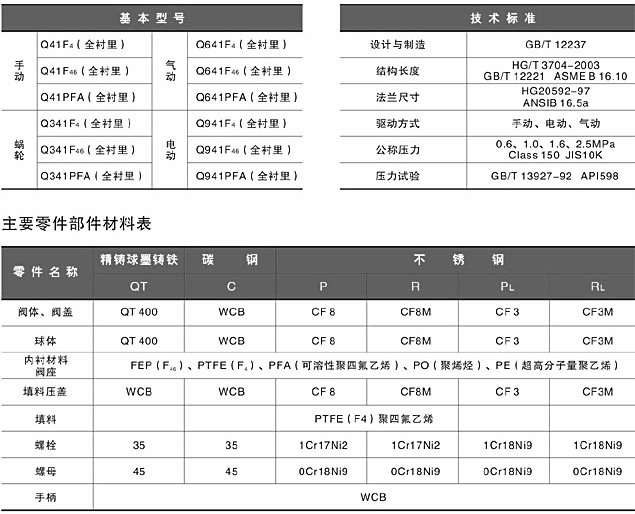

襯氟球閥主要構件材料表

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P8 R8 R3 R3
1 閥體／閥蓋 A216-C A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
2 球體/閥桿 A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
3 襯里／閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4 填料/壓蓋 PTFE(F4) A351-CF3 A351-CF3
5 填料 A216-WCB A351-CF8 A351-CF8
6 支架 A193-B7 A194-8 A193-B8M
7 緊固螺栓 A193-B7 A193-B8M A194-8
8 螺母 A194-2H A194-8 A194-8
9 操作手柄 A216-WCB A216-WCB A216-WCB

1.0MPa主要外形和連接尺寸

公稱通經 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 140 105 75 55 2 16 4-φ14
25 1 150 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 180 145 110 85 3 18 4-φ18
50 2 200 160 125 100 3 20 4-φ18
65 5/2 220 180 145 120 3 20 4-φ18
80 3 250 195 160 135 3 22 4-φ18
100 4 280 215 180 155 3 22 8-φ18
125 5 320 245 210 185 3 24 8-φ18
150 6 360 280 240 210 3 24 8-φ23
200 8 457 335 295 265 3 26 8-φ23
250 10 533 390 350 320 3 28 12-φ23

1.6MPa主要外形和連接尺寸

公稱通經 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 130 105 75 55 2 16 4-φ14
25 1 140 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 165 145 110 85 3 18 4-φ18
50 2 203 160 125 100 3 20 4-φ18
65 5/2 222 180 145 120 3 20 4-φ18
80 3 241 195 160 135 3 22 8-φ18
100 4 305 215 180 155 3 24 8-φ18
125 5 356 245 210 185 3 26 8-φ18
150 6 394 280 240 210 3 28 8-φ23
200 8 457 335 295 265 3 30 12-φ23

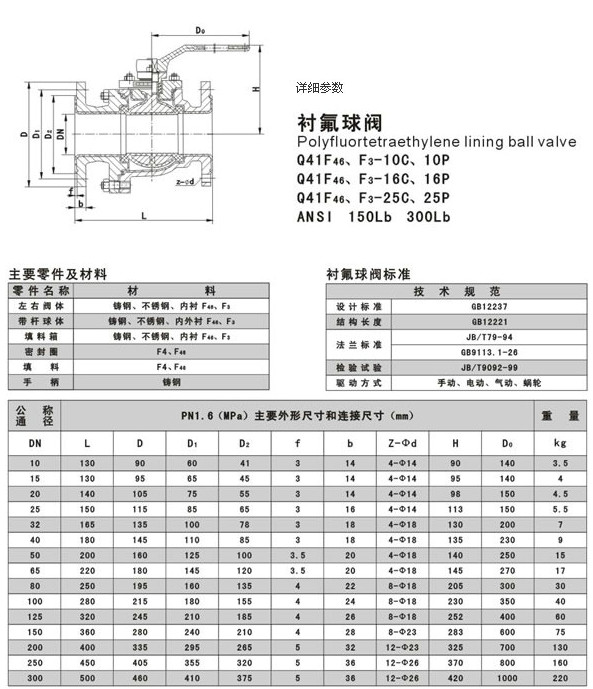

襯氟球閥結構圖


為您提供Q41F46襯氟球閥結構圖，本結構圖希望對您有所幫助。

1、Q41F46襯氟球閥結構設計的主要依據國家相關標準規定設計。

2、Q41F46襯氟球閥所采用的通用做法和標準構件圖集。

3、如有特殊Q41F46襯氟球閥構件需作結構性能檢驗時，應指出檢驗的方法與要求。

4、Q41F46襯氟球閥主要根據剖面、長度、高度、外形等作出說明。

5、Q41F46襯氟球閥所選用結構材料的品種、規格、性能及相應的產品標準。

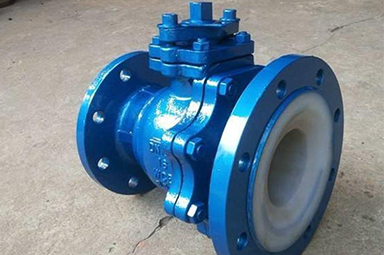

襯氟球閥實物圖

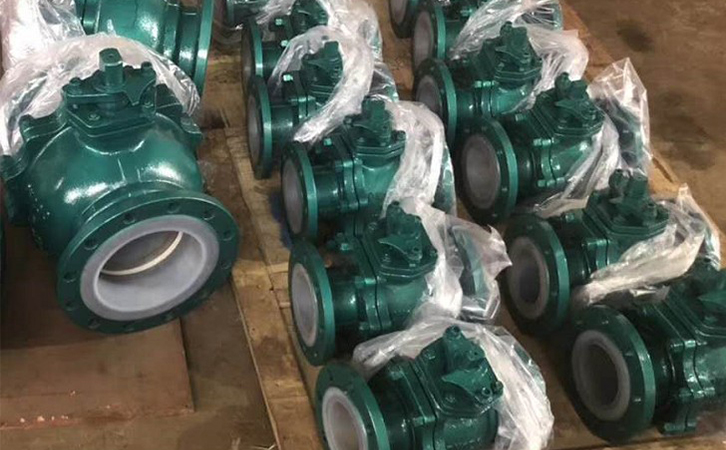

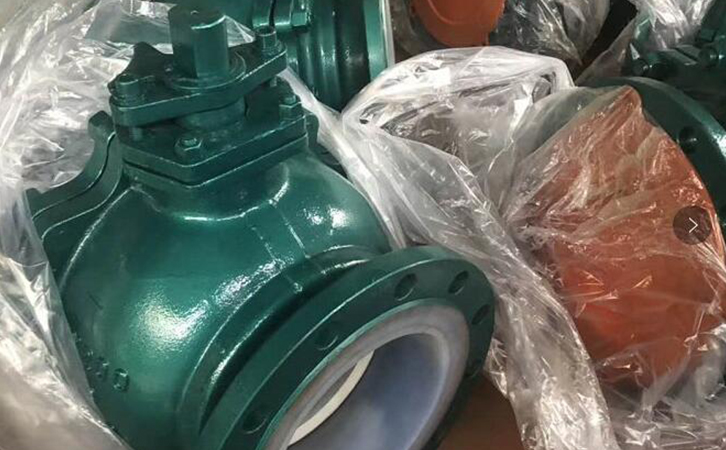

襯氟球閥實物圖襯氟球閥實物圖

電動襯氟球閥實物圖

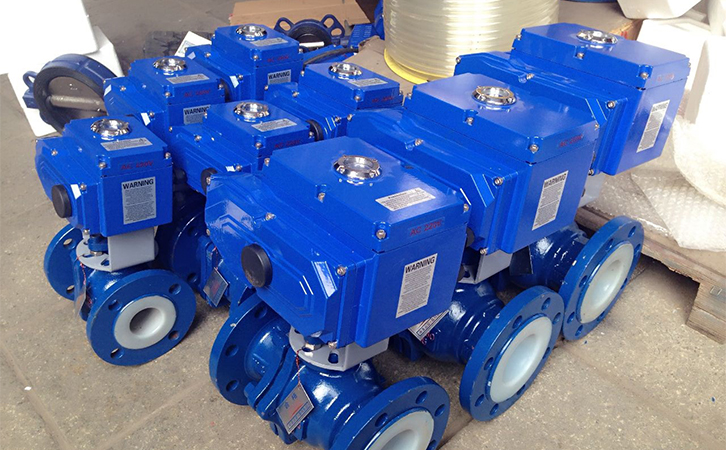

電動襯氟球閥實物圖

【結構總結】

Q41F46襯氟球閥結構主要是給安裝單位提供具有更好的了解該Q41F46襯氟球閥的外形結構、使用時考慮到工況、環境等因數在應用中有著更合理的計劃規范，不會在安裝時產生空間使用不合理等常見問題。

襯氟球閥_(襯氟塑料,內襯四氟,襯F46)球閥尺寸圖:




聲明：【襯氟球閥PO/F46/F4/PFA】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的襯氟球閥PO/F46/F4/PFA產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
