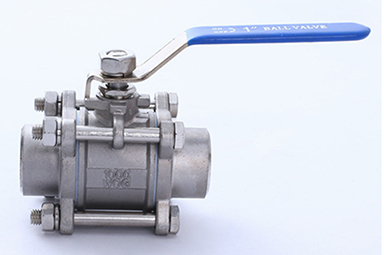

承插焊球閥 Q61F
欄目：業界資訊 發布時間：2021-09-17
承插焊球閥,三片式承插焊球閥適用穩定范圍:-20～180～350公稱壓力:1.6-32MPa球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。
承插焊球閥尺寸圖片原理說明書
承插焊球閥,三片式承插焊球閥適用穩定范圍:-20～180～350公稱壓力:1.6-32MPa球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
承插焊球閥尺寸圖片原理說明書
承插焊球閥,三片式承插焊球閥適用穩定范圍:-20～180～350公稱壓力:1.6-32MPa球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。
|
|
承插焊球閥 |
|
Q61F |
|
|
手動,電動,氣動 |
|
承插焊 |
|
|
三片式 |
|
軟密封,硬密封 |
|
|
1.6MPa-32MPa |
|
DN6-100 |
|
|
碳鋼,鍛鋼,不銹鋼等 |
|
承質品牌 |

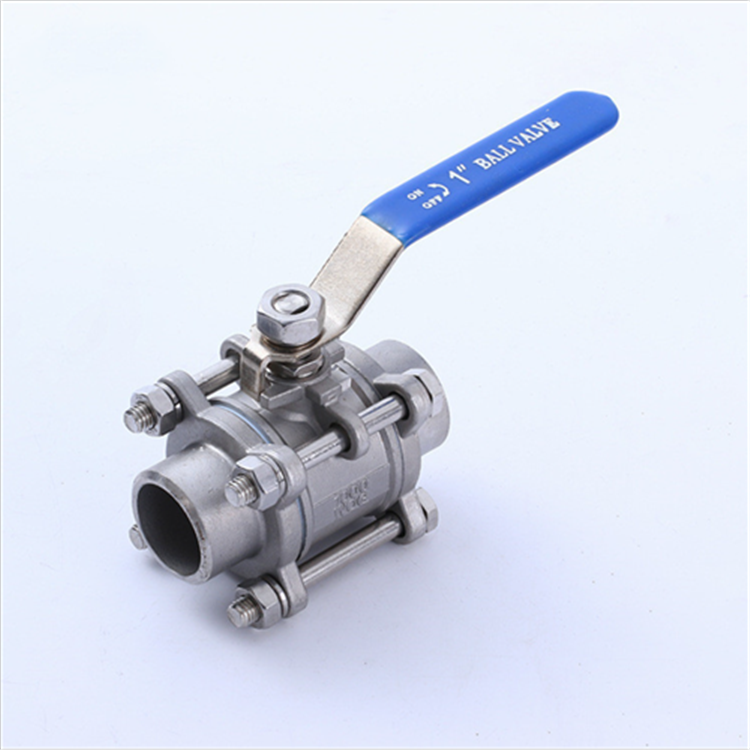

承插焊球閥 Q61F實物圖
承插焊球閥 Q61F產品規范
| 公稱壓力 | 適用穩定范圍 | 適用介質 | 承插焊標準SW |
| 1.6-6.4MPa | -20～232～350 | 水、油、氣及某些腐蝕性液體（W。O。G） | GB12224.ANSIB16.25 |
承插焊球閥 Q61F材料表
| 零件名稱 | 材質 | |
| 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 螺母 | 不銹鋼SS304 | FCD45 |
| 墊圈 | 不銹鋼SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼SS304 | B7 |
| 填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不銹鋼SS304 | 不銹鋼SS304 |

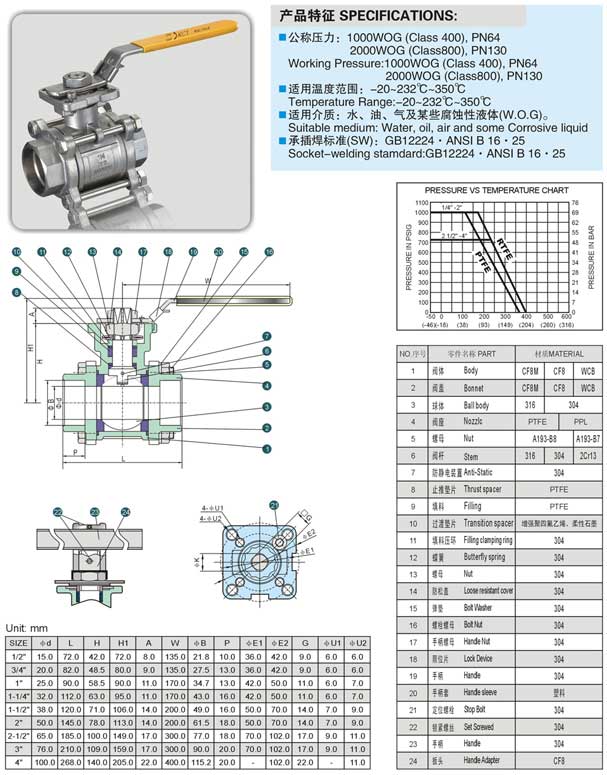

承插焊球閥,三片式承插焊球閥結構圖與尺寸表
|
聲明：【承插焊球閥 Q61F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的承插焊球閥 Q61F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
